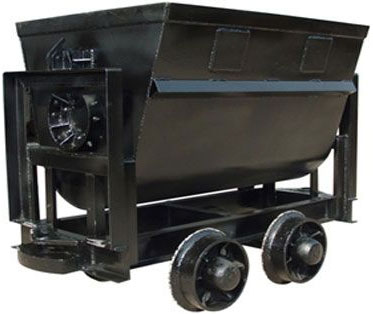

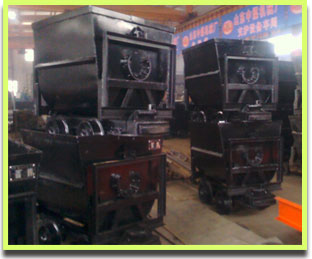

翻斗式矿车

概述及特点

该翻斗矿车不需用任何辅助设施,可左右自动翻转,灵活、轻便。

车架为一金属结构,能
承受牵引力、自动力、矿车之间
的碰撞力和钢轨冲击力;

该式矿车结构牢固,外形美观,性能可靠,运转灵活、平稳等优点

矿车机架采用铆焊结构,减少了应力对矿车的影响,增加了矿车的使用寿命;

矿车无论在弯道或直道都保证运行平稳。

是矿山中输送煤炭、矿石等散状物料铁路搬运车辆,一般须用机车或绞车牵引。

工作原理

中煤集团

翻斗式矿车

翻斗式矿车主要有车箱、车架、开式轮对、连接插销、连接链、翻转轨、缓冲装置、轴卡等组成。
——结构组成及工作原理解析

Shan dong china coal group &series bucket tipping car

翻斗式矿车

>车箱:由箱体板、端板、角钢、带钢等焊接组成。材料的机械物理性能不低于Q235-A钢。其技术条件符合《JB/T6992-1993》的规定。

车箱钢板及型钢铆焊前应校平直,车箱制成后表面的平面度不得超过3‰(小于1000mm按1000mm计算),但最大不得超过6mm。

车箱口两对角线之差不得大于6mm。

两端翻转轨应对称于车箱纵向中心面安装,其对称度公差为4mm,其上下位置尺寸偏差亦不得大于2mm。

工作原理:

翻斗式矿车通过机车或绞车牵引,在煤矿地面和井下巷道窄轨铁路上行走,从而实现物料的运输。

结构组成:

翻斗式矿车主要有车箱、车架、开式轮对、连接插销、连接链、翻转轨、缓冲装置、轴卡等组成。

>车架为一金属结构,能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力,由槽钢、碰头座、轴卡等焊接组成。其技术条件符《JB/T6992-1993》的规定。

车架用型钢应在铆焊前进行校直、其直线度不得大于1.5‰,车架制成后两对边应相互平行,其平行度公差为边长的2‰,车架平面度公差为车架长度(不包括缓冲器)的2‰,但最大不得大于5mm。

车架制成后,四轴架支承面应在同一平面上,同一轴上的两轴架中心面应垂直于车架纵向中心面。车架上同一侧两轴架(轴卡或有垂直缓冲弹簧的轴架导框)中心线间距离与相对侧两轴架中心线间距离之差不得超过2mm,两对角轴架间的距离之差不得大于3mm)。

车架牵引装置的中心面应对称于车架纵向中心面,其对称度公差为不大于6mm。

翻转架应对称于底架纵向中心面安装,翻转架内侧面应垂直于底架水平面,其垂直度公差为翻转架高度的5‰,两翻转架内侧面应相互平行,其平行度公差为3mm。

>开式轮对:由车轮、轴、轴承等组成。其技术条件符合《JB/T6992-1993》的规定。

轮对装配前,应清理铁屑和堵塞物,并清洗各零件;轴承装配时,应采用无冲击负荷的方法压入;装入轴承后,车轮转动灵活。

车轮踏面硬度表面热处理硬度为≥40HRC。

轮对密封装置严密可靠。

翻斗式矿车结构图

闭式轮对:

1轮对各零件应清洁干净,除去油垢、污物、油孔内的铁屑及堵塞物后方可进行装配。

2轮对不应出现裂纹,但在轮缘顶部和端部分型面出现的细小裂纹,在长度10mm范围内不应超过两处,并应焊补。
踏面不应焊补,在下列范围内允许使用:

3 a) 直径小于1mm,深度不超过2mm的细小密集的表面针孔、麻孔,每处不应大于225mm2 ,总面积不应超过900 mm2 ;
b) 直径和深度小于3mm的气孔、砂眼、夹渣总数不应超过六个,相互距离应在 30mm以上。但直径和深度超过2mm时距离不限;
c) 长度不超过400mm,宽度不超过2mm,深度不超过1mm的冷隔。

4轮孔表面的砂眼、气孔等缺陷,其面积小于16 mm2,深度小于3 mm,其相距30 mm以上者,不应超过三处。

5金属模铸造的车轮,轮径D的圆跳动量不应大于1 mm;砂模铸造车轮,其圆跳动量不应大于0.5 mm。金属模铸造的车轮应经正火处理,踏面硬度不应低于197HB。砂模铸造的车轮踏面加工后,应进行表面淬火,其硬度不应低于40 HRC。

6车轮正火后的组织应无网状组织,其晶粒度不应大于6级。

7车轴两端安装轴承处的同轴度。应符合下表的规定。

翻斗式矿车的安装与试运转

Installation and commissioning

翻斗式矿车

安装前的准备

在矿车安装前,首先检查矿车的安装位置情况,检查轨道铺设情况,两道轨的平行度、平面度是否符合要求,必要时进行调整。

直线轨道的轨顶应处于同一水平度,长度方向的允许误差每米不超过1mm,每10m不超过3mm。

左右方向对应测点上的允许误差不超过2mm。

安装

待仔细地检查无问题后,根据安装的要求,保证矿车的

轮对中心线与轨道的中心线重合。

试运转时,观察矿车轮对与轨道有无相蹭现象,发现后要及时 处理,防止损伤矿车。

试运转时,观察矿车沿坡弯道滑行与另一矿车碰撞后,观察车 体是否发生倾斜、出轨道或翻倒。

试运转时,观察矿车在通过最小曲率半径的轨道进,有无相互 碰撞、干涉和啃轨等现象。

翻斗式矿车

试用、维修和操做时应注意的事项

矿车使用前应仔细检查外观有无严重磕碰受损现象,车轮应转动灵活,无卡阻。

在用户遵守矿车使用规则情况下,从到货之日起六个月内,确因制造质量不良
而发生损坏或不能正常工作,承制厂应无偿的给予修理或更换。

更换轴承时,必须使轴承保持架开口向外,轴承装入车轮后,应保持适当的游隙,不得压死。

密封件应采用原厂配件。操作时注意事项:a.严格按照操作规程进行操作。
b.不允许超载运行。c.在矿车工作过程中,不得对矿车进行人工清扫。

矿车正常使用寿7500h以上一般不需维修。但根据使用场所和负荷的大小应制
定相应的维修日期及时清洗注油维修,对有异常声响和不转的轮对要及时更换。

KFU0.55-6翻斗式矿车

KFU0.55-6翻斗式矿车

产品详情

Product details >>>

KFU0.55-6翻斗式矿车广泛用于煤矿、金矿、铁矿、石膏矿等矿山行业,我们公司生产的KFU0.55-6翻斗式矿车,坚固耐用,使用灵活,深受广大用户好评,另外,我们也可根据用户要求,制做各式异型矿车。

“产品特点

1、KFU0.55-6翻斗式矿车结构简单,坚固耐用,只要人力打开止动板,就能很容易地卸下物料。

2、KFU0.55-6翻斗式矿车相对来说自动化程度很高,轮轴采用了滚柱轴承,有效地减少了运行阻力,因此用机车或人力均能牵引或推动。

3、KFU0.55-6翻斗式矿车不需用任何辅助设施,可左右自动翻转,使用灵活、轻便。

“产品结构

KFU0.55-6翻斗式矿车是由车箱、车架、缓冲碰头、轮轴等组成。
1、车箱:由箱板、端盖、口边角钢等焊接组成。
2、车架:由槽钢、翻斗式矿车-角钢、碰头、轴卡等焊接组成。
3、轮对:由车轮、轴、轴承等组成。
4、连接插销:由Φ40mm优质碳结元钢,手提环焊接组成。

“技术参数

KFU0.55-6翻斗式矿车技术参数
型号:KFU0.55-6
容积(立方米):0.55
最大载重量:1000KG
轨距(mm):600
轴距(mm:500
外形尺寸:1620×930×1200

KFU0.75-6翻斗式矿车

KFU0.75-6翻斗式矿车

产品详情

Product details >>>

KFU0.75-6型翻斗式矿车由车箱、车架、轮对、Φ40mm连接插销等组成。被广泛用于煤矿、金矿、铁矿、石膏矿等矿山行业。在矿山或建筑工地上,用来运输碎的块状物料,例如:矿石、煤炭、石头等等。

KFU0.75-6翻斗式矿车产品特点

1、结构简单,坚固耐用,只要人力打开止动板,就能很容易地卸下物料。

2、相对来说自动化程度很高,轮轴采用了滚柱轴承,有效地减少了运行阻力,因此用机车或人力均能牵引或推动。

车箱:由箱板、端盖、 口边角钢等焊接组成。

KFU0.55-6翻斗式矿车是由车箱、 车架、缓冲碰头、轮轴等组成。

车架:由槽钢、翻斗式矿车-角钢、碰头、轴卡等焊接组成。

连接插销:由Φ40mm优质碳结元钢,手提环焊接组成。

KFU1.0-6翻斗式矿车

KFU1.0-6翻斗式矿车

产品详情

Product details >>>

KFU1.0-6翻斗式矿车是矿山中输送煤、矿石和废石运输工具,它装卸方便,是金属矿和煤矿最常用到的输送设备。KFU1.0-6翻斗式矿车由车箱、车架、轮对、Φ40mm连接插销等组成。

Model significance型号意义

1----------------------------------------------------------K:表示煤矿车辆;

2------------------------------------------------------- F:表示翻斗式矿车;

3---------------------------------------------------U:表示该车车箱的形状;

4---------------------------------------------1.0:表示该车的容积为1.0m³;

5---------------------------------------6:表示该车所使用的轨距为600mm。

KFV1.1-6翻斗式矿车

KFV1.1-6翻斗式矿车

产品详情

Product details >>>

KFV1.1-6型翻斗式矿车使用于矿井、矿山巷道地面矿厂和建筑工地运输矿石、煤炭、沙碎石等物料,一般须用机车或绞车牵引。V 型矿车一般以运输松散密度在1800kg/m3 以下的物料为主,多用于地表作业。

KFV1.1-6翻斗式矿车技术规格

外形尺寸(长×宽×高) 2210 ×1100×1200毫米
容 积 1.1m3
装载量 1.1T
最大装载量 1.1T
轨 距 600mm
轴 距 550mm
车轮直径 300mm
轴承型号 6310深沟滚珠轴承
牵引高 (h): 320mm
额定牵引力 60KN
最小水平曲率半径 8m
