曲轨侧卸式矿车的工作原理

发布时间:2019-09-16

本次小编来跟大家介绍一下单侧曲轨侧卸式矿车,简称曲轨侧卸式矿车,是在矿车行进过程中,由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。曲轨侧卸式矿车效率高、安全可靠。
曲轨侧卸式矿车工作原理:
矿车通过机车或绞车牵引,在煤矿地面和井下巷道窄轨铁路上行走,从而实现物料的运输。在矿车行进过程中,由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。
主要结构:
单侧曲轨侧卸式矿车主要有车箱、车架、门机构、缓冲器、开式轮对、连接装置等组成。
车箱
由箱体板、端板、角钢、带钢等焊接组成。材料的机械物理性能不低于 Q235-A。其技术条件符合《JB/T6992-1993》的规定.。
车架
为一金属结构,能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力,由槽钢、碰头座、轴卡等焊接组成。
1、车架用型钢应在铆焊前进行校直、其直线度不得大于 1.5‰,车架制成后两对边应相互平行,其平行度公差为边长的 2‰,车架平面度公差为车架长度(不包括缓冲器)的 2‰,但不得大于 5mm。
2、车架制成后,四轴架支承面应在同一平面上,同一轴上的两轴架中心面应垂直于车架纵向中心面。车架上同一侧两轴架(轴卡或有垂直缓冲弹簧的轴架导框)中心线间距离与相对侧两轴架中心线间距离之差不得超过2mm,两对角轴架间的距离之差不得大于 3mm)。
3、车架牵引装置的中心面应对称于车架纵向中心面,其对称度公差为不大于 6mm。
4 翻卸轮部件和车箱连接应牢固可靠。翻卸轮部件在不翻卸时外形轮廓不得超出矿车整体尺寸之外。翻转架应对称于底架纵向中心面安装,翻转架内侧面应垂直于底架水平面,其垂直度公差为翻转架高度的 5‰,两翻转架内侧面应相互平行,其平行度公差为 3mm。
轮对
1 开式轮对:由车轮、轴、轴承等组成。其技术条件符合《JB/T6992-1993》的规定。
2 轮对装配前,应清理铁屑和堵塞物,并清洗各零件;轴承装配时,应采用无冲击负荷的方法压入;装入轴承后,车轮转动灵活。
3 车轮踏面硬度表面热处理硬度为≥40HRC。
4 轮对密封装置严密可靠。
缓冲器
1、缓冲器有足够的强度,其中缓冲头材质冲击韧性值不小于 30J/cm2
2、铸钢缓冲器不得有裂纹,在铸钢缓冲的插销孔表面和端面(距插销孔边缘 30mm 范围内)上不允许有缩孔、缩松和影响强度的气孔、砂眼等缺陷,并不得进行焊补。连接装置是由连接三环链、连接插销组成。
1、连接三环链符合《MT 244.1-2005 煤矿窄轨车辆连接件 连接链》标准中的要求。
2、连接插销符合《MT 244.2-2005 煤矿窄轨车辆连接件 连接插销》标准中的要求。
曲轨侧卸式矿车装配要求:
1、在总装配前,所有的零部件(包括外购件、标准件)须经检验合格后方能使用。
2、各零件应清洗干净,并在清洁干净的环境中进行。
3、矿车牵引高为±3mm,总宽为±5mm,总高为±8mm,总长为±10mm
4、车箱应对称于车架纵向中心面安装,其对称度公差为 5mm。
5、装配好的矿车应安放在专门的平直道上检查,不允许有一个车轮与轨面的间隙大于2mm
6、矿车无论在弯道或直道运行平稳。
7、各部件涂以酚醛底漆,机身根据合同要求涂面漆,油漆外观要求均匀、平整、色调一致,覆盖完整,没有刷痕起皮,堆积和起泡等缺陷。以划格检查漆膜附着力,涂层在格子边缘或切口交叉处不脱落或部分脱落,脱落面积不大于 15%。

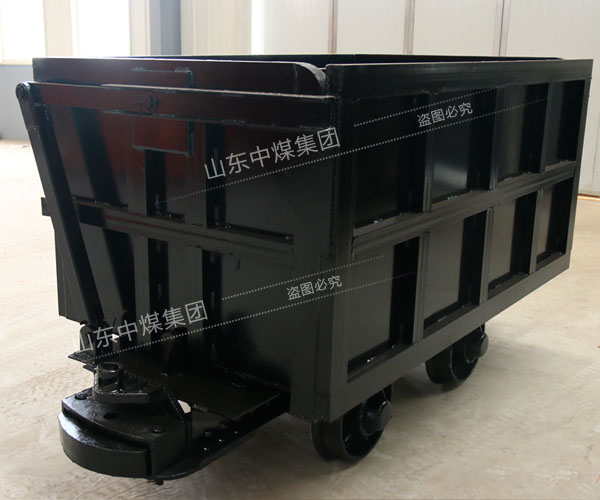

 侧卸式矿车
