矿车的基本结构部件介绍

发布时间:2020-02-06

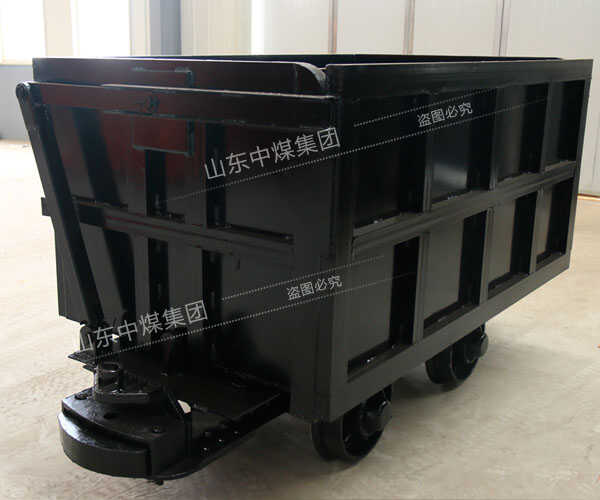

对于矿车比较了解的朋友应该知道,矿车的基本结构部件是车箱、车架、轮对和连接器,这些部件缺一不可,它们维持了矿车的运行。换句话说如果没有这些部件矿车是不能够正常运行的,所以接下来我们一起看看这些部件的作用以及工作原理吧!

车箱 :
矿车上装载物料的箱形容器。固定车箱式矿车的车箱多采用半圆形车底,不仅加工方便,还有利于机械化清理车底的粘附物。车箱一般采用低合金钢板制造,耐热和耐腐蚀性好。钢板厚度主要考虑耐腐蚀的要求。为增加箱体刚度,常在钢板上压出凸棱,箱口焊加角钢、箱底开有排水孔。底卸式矿车的车箱为可开启的平底、车箱两侧腰部有翼板,供卸载时支承运行,下口有足够的刚度,防止变形。固定式和翻斗式的车箱的纵剖面为矩形,底卸式为梯形 。

车架 :
包括车梁、缓冲器和轴卡。其中车梁是矿车的主要承载部件,除了承受车箱重力和牵引力外,还要承受运行中的冲击、震动等附加载荷;车架一般由专用型钢制造,两端装有连接器和缓冲器。是直接承受牵引力和冲击的部件,缓冲器原多采用螺旋弹簧吸收冲击载荷,但已为橡胶缓冲块逐步取代。轴卡是车架与轮对的连接件,多采用插嵌式,其结构简单,可改善轮对的运行条件,延长轴承的使用寿命 。

轮对 :
矿车的行走部件,有开式和闭式两种。开式轮对有端盖,便于拆装和调整轴承间隙,但易进水。闭式轮对无端盖,检修拆装轴承时,两组轴承通过同一内孔,容易造成车轮内孔增大而失效。 矿车车轮内侧有轮缘,轮缘与钢轨间留有一定间隙。车轮与钢轨接触的踏面做成锥形,以使轮对在沿轨道运行时保持对中,减少机械磨损,降低运行阻力。中国标准窄轨铁路轨距有600毫米、762毫米和900毫米3种。

连接器 :
由牵引链、插销和插销座组成;它们将矿车连接成车组并传递牵引力。有单环、三环和wan能链三种。按作用方式划分,连接器分为普通式和自动式;按结构特点分为可回转式和不可回转式。可回转式连接器允许车组不必分解而在圆形翻车机内翻转卸载;普通不可回转式连接器,其结构简单,它只有一节或三节普通长链环,适用于翻斗矿车和侧卸矿车,固定式矿车摘钩卸载时也可使用;wan能链用于不摘钩翻车机卸载。大容积矿车使用自动连接器,其结构与铁路车辆的自动连接器相似,具有使用方便、操作安全等优点。但结构复杂。 连接器是一个有关安全的重要部件,通常,货车连接器安全系数不得小于6;运人车辆不得小于13。至少每两年要进行一次拉力试验,试验载荷为静载荷的2倍。

矿车
