侧卸式矿车的结构组成

大家知道侧卸式矿车是什么吗?小编告诉大家,侧卸式矿车是一种效率高、自卸载的运转设备,本身无能力,需与牵引机车配套使用的矿山装卸设备。车箱的一侧或两侧可以打开,借助装在卸矿点上的卸矿曲轨使矿车倾斜,拉杆打开侧门卸矿的。 本次小编为大家带来的是侧卸式矿车的结构组成 ,大家一起看看!

侧卸式矿车的结构组成 :

1、车箱的前、后端板和侧板均采用12mm厚的16Mn板焊接而成,在车箱四周外侧采用 槽形钢板加固;翼板分别焊接在左、右侧板上,上方用角钢焊接成口字形,而且角钢上方 和槽形钢板相连,以便能使车箱在极端恶劣的工作环境下也不致于损坏。

2、车底架。底板采用25mm厚的钢板,在底板下面用角钢和钢板焊接,使底板足以能经受住装矿时矿石对底板的冲击力。

3、轮轴。轮轴由车轴、车轮和橡胶弹簧座组成。

4、卸载轮。矿车卸矿时用,当矿车过卸载站时,卸载轮便开始工作,它沿曲轨滚动从而使矿车底板打开,卸完矿石后再使底板闭合,重新回复到装矿状态。

5、缓冲橡胶弹簧与碰头。缓冲与碰头安装在矿车两头,主要由缓冲橡胶弹簧、碰头、插销和单环链组成。它能使矿车之间缓和并削减冲击力,延长车辆使用寿命。

6、支撑弹簧。本矿车采用橡胶弹簧作为减振装置,扩大橡胶弹簧安装时的倾角,使之能承受更大的冲击载荷。

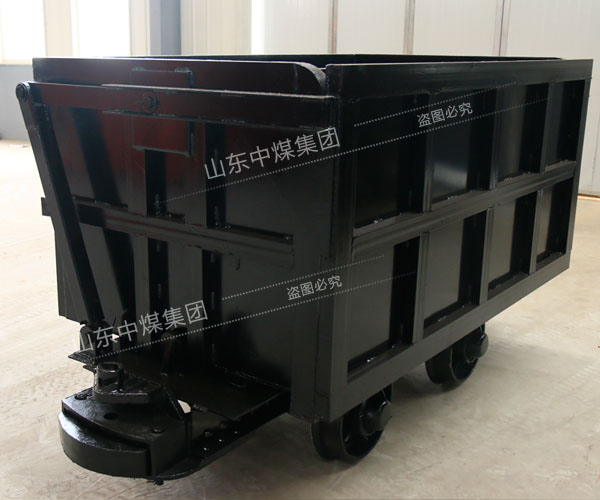

侧卸式矿车
