单侧曲轨侧卸式矿车

标签:

矿车

侧卸式矿车

时间:2014-12-04

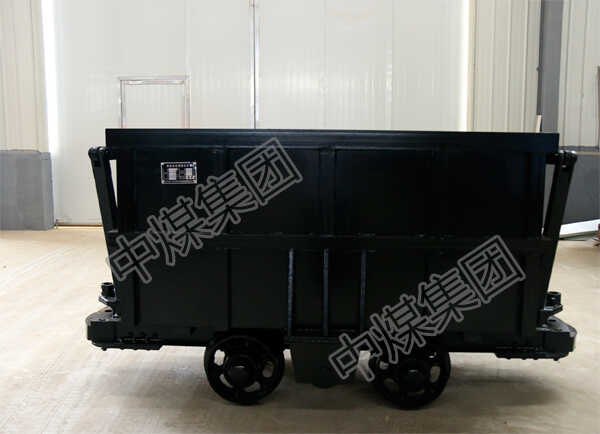

产品图片
单侧曲轨侧卸式矿车
产品信息

矿车是在矿山中运送矿石、煤炭和碴石等散状物料的窄轨铁路搬运车辆,一般需要用机车或绞车牵引。而且矿车的种类众多,如固定式矿车,翻斗式矿车,底卸式矿车和侧卸式矿车等等,今天介绍的侧卸式矿车中的单侧曲轨侧卸式矿车(简称曲轨侧卸式矿车)。

曲轨侧卸矿车是在矿车行进过程中,由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。曲轨侧卸式矿车是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。由轨道牵引机车或卷扬机牵引行走,只能在卸载处做好的曲轨卸载平台上,向设定的一面卸载。在车厢的一侧用较轴与车架相连,另一侧箱门上装有卸载辊轮。卸载时,当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行,致使车厢倾斜,活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行,车厢靠自生重量自动下降复位到关闭侧门。要注意的是当单侧曲轨卸卸式矿车从井底提升到卸载平台时,提升卷扬机要放慢速度上斜坡卸载平台,使其平稳卸载。它的优点是比翻斗式矿车和固定式矿车容积更大,自动平稳卸载。斜井矿车提升-轨道防滑设施:斜井中当单侧曲轨侧卸式矿车上下运行时,迫使轨道沿倾斜方向产生很大的下滑力,轨道下滑会引起上部轨缝增大,而下部轨缝就缩小,甚至使上部轨道接头处螺栓或道钉被拉断拉出,从而影响行车安全。为此,当倾角超过25度时,必须将钢轨或枕木固定在斜井底板上。通常是每隔30~50米处,在斜井底板上设一混凝土防滑底梁将钢轨固定的方法。

由于这种卸载方式自身的特点,曲轨卸载空间小,一般只要5.2米长,卸载倾角仍可达到55度,有效的节省了井巷的开拓空间和缩小了硐室尺寸。卸载距离短,煤仓和车场的掘进体积只有其它矿车的三分之一;由于卸载曲轨是对称的,可实现侧卸式矿车的双向进行卸载。
单侧曲轨侧卸式矿车简称曲轨侧卸矿车,是在矿车行进过程中,由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。卸矿是在机车牵引下,当卸载轮爬上曲轨时,车箱翻转,车门自动打开实现卸料,车走过曲轨后车箱恢复原位,车门自动锁固。

侧卸式矿车
